Cómo configurar y parametrizar contadores DLMS

Instrucciones para configurar y parametrizar contadores DLMS.

Esta funcionalidad puede ser útil en el caso de que necesite configurar uno o varios contadores en el Datalogger.

DATOS NECESARIOS

Para conectar el contador de compañía al Datalogger necesitará conocer los siguientes datos:

• Physical name: especificado por el fabricante del contador.
• Logical name: especificado por el fabricante del contador.
• Long name o short name: definido por el fabricante.
• Client ID: definido por el fabricante.

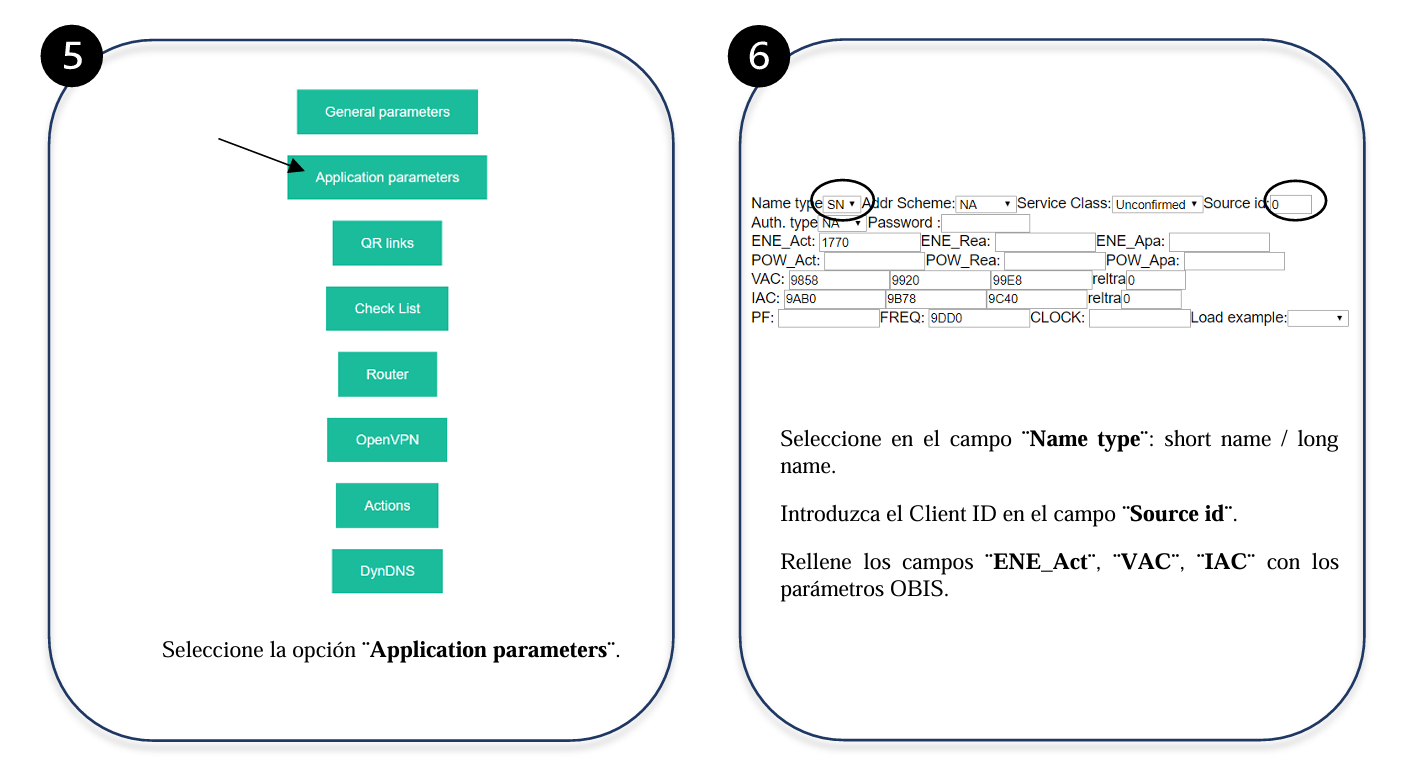

• OBIS: identificador de parámetro en el contador. Dentro del apartado ¨Load example¨
  encontrará 3 ejemplos de los OBIS más utilizados por los fabricantes, pero en cualquier caso,
  dicha información ha de ser facilitada por el fabricante.

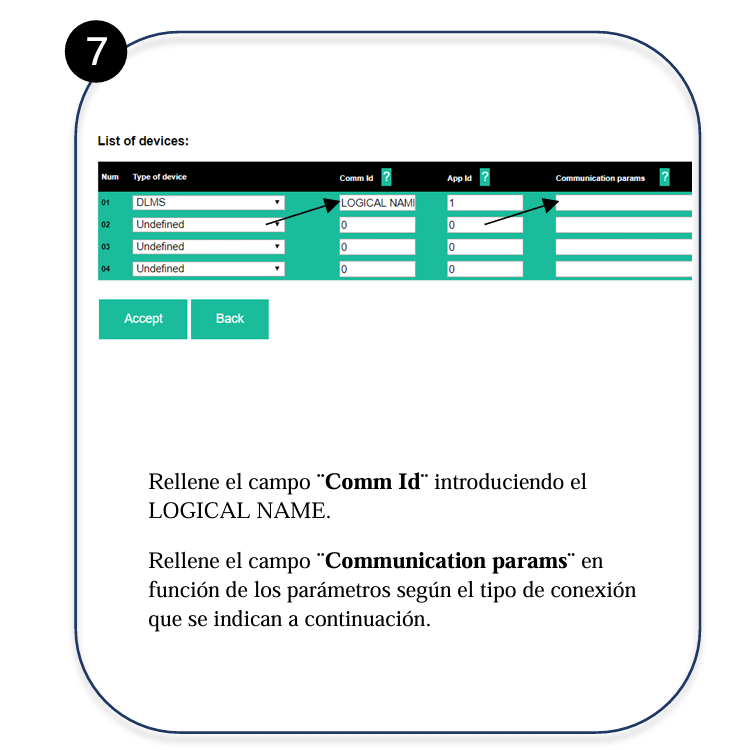

Parámetros según tipo de conexión

Es posible interrogar al Datalogger utilizando varias de estas opciones. Su configuración depende del tipo de conexión del contador con el Datalogger. Se debe indicar cómo está conectado el medidor. Las opciones válidas son: RS232, RS485, RF, GSM y Ethernet.

• Conexión por puerto RS232, RS485
  Debe añadirse un guion bajo e indicar también los parámetros de las comunicaciones.
  Por ejemplo: RS232_9E72.
  El ejemplo es un contador conectado por RS232, con velocidad de 9600 bds, con
  paridad Even, 7 bits de datos y 2 bits de stop.
• Conexión por Radio Frecuencia
  En el caso de la red RF propia del Datalogger se indicará el número de serie del
  Gateway de conexión. Se requiere el número de serie de dicho dispositivo (en la
  etiqueta de la parte trasera). Se introducirá RF + número de serie + parámetros de las
  comunicaciones.
  Por ejemplo: RF3024_9E72.
  Significa que la conexión es a través de radio, que el número de serie del Gateway es
  3024, que la velocidad es 9600 bps, no hay paridad, 7 bits de datos y 2 bits de stop.
• Conexión por GSM
  En el caso de llamada por GSM, deberá escribirse “GSM:número de teléfono”.
  Por ejemplo: GSM:602777777.
  Para llamadas internacionales se puede introducir el número de teléfono con prefijo,
  como en una llamada telefónica habitual.
• Conexión por Ethernet
  Se deberá introducir una IP y un puerto escrito de la forma IP/puerto.
  Por ejemplo: 192.168.1.40/4000.
  También se puede realizar mediante una URL con el formato URL/puerto.
  Por ejemplo: www.example.dypdns.org/4000
