Cómo configurar y parametrizar los contadores IEC 102

Instrucciones para configurar y parametrizar contadores IEC102. Esta funcionalidad puede ser útil en el caso de necesitar elegir y configurar uno o varios contadores en el Datalogger.

ELECCIÓN DEL CONTADOR

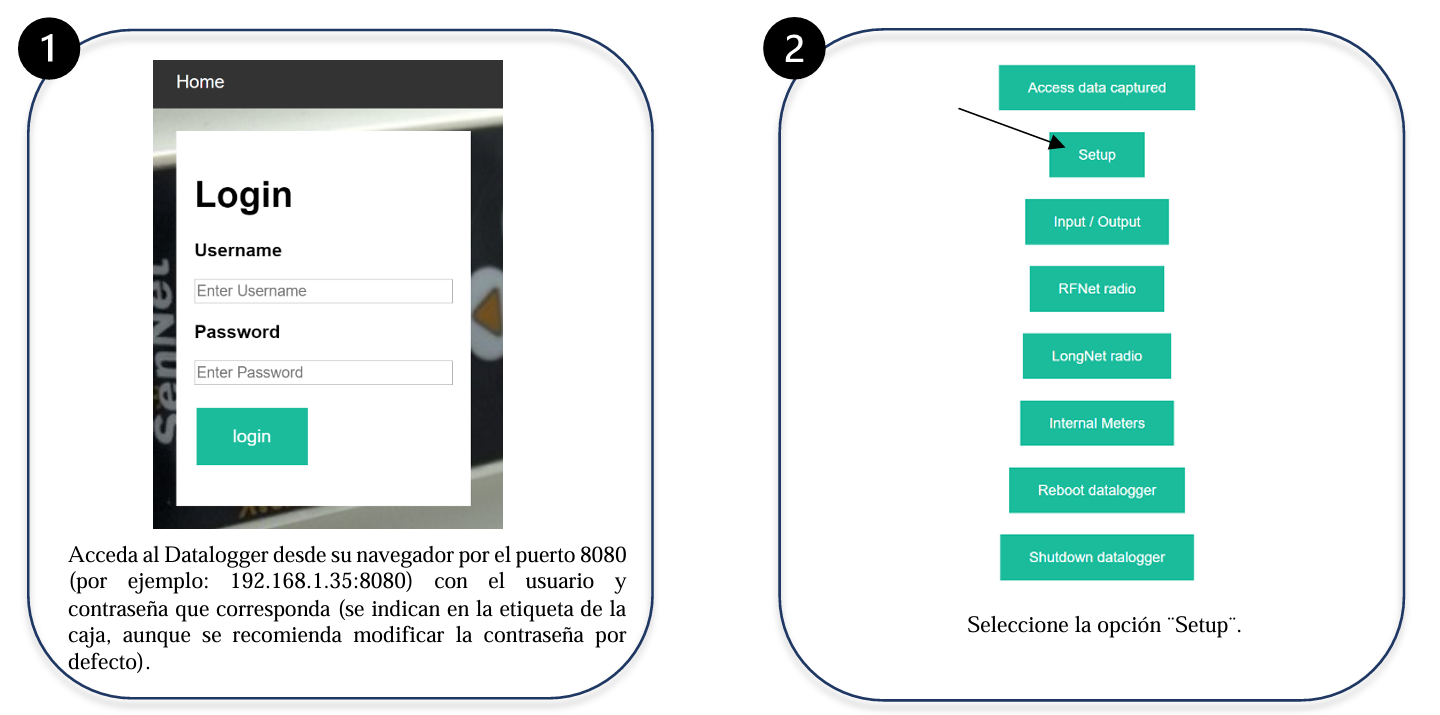

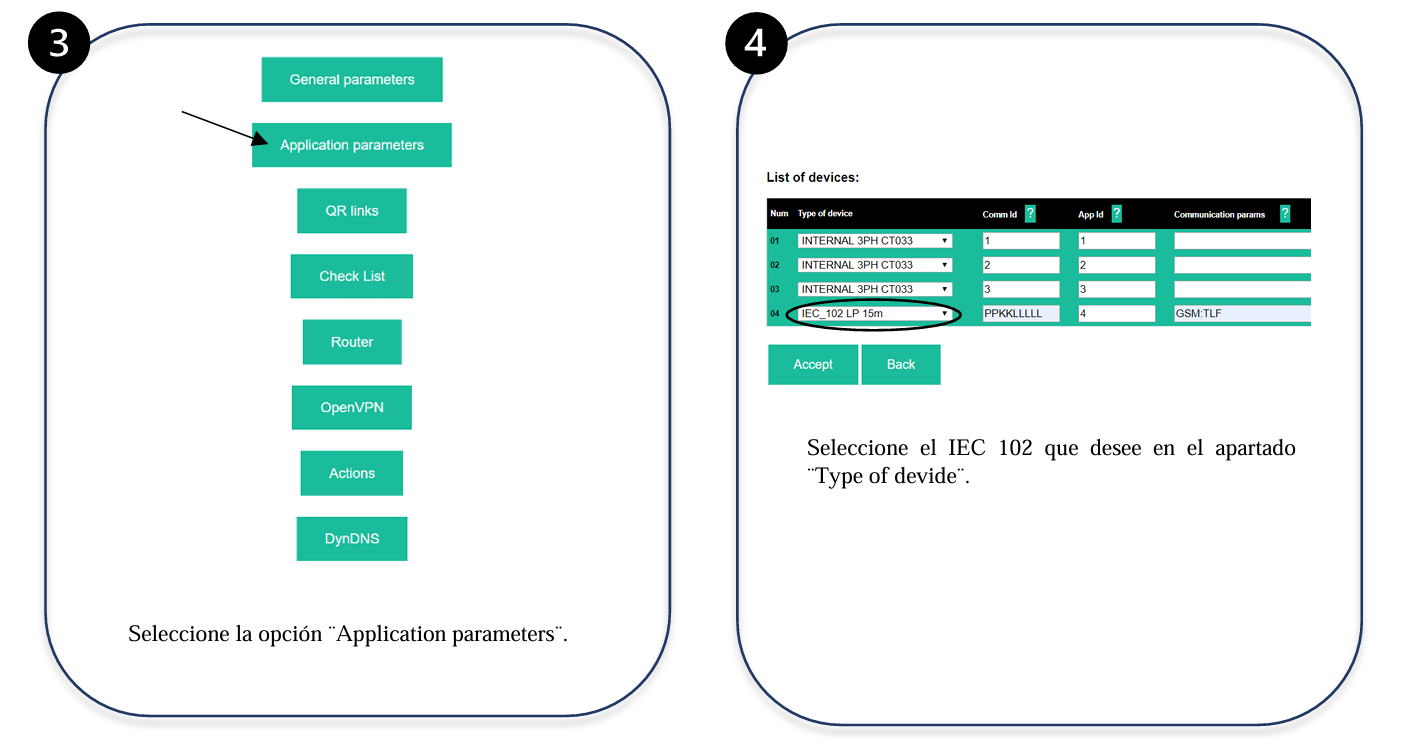

Existen 7 modalidades diferentes para añadir el contador en función de la información que necesite. En el campo "Type of device" podrá ver las siguientes opciones para lectura de contadores:

• IEC_102: permite obtener las medidas del contador en tiempo real: energía, voltaje, intensidad,
potencia, frecuencia y factor de potencia.
• IEC_102 exp: es equivalente al anterior, sólo que para casos en los que hay generación de energía
(plantas solares, centrales eléctricas…).
• IEC_102 LP 15m: permite obtener la curva de carga quinceminutal del día actual y el dato en
tiempo real del momento de interrogación.
• IEC_102 LP 60m: permite obtener la curva de carga horaria del día actual y el dato en tiempo
real del momento de interrogación.
• IEC_102 LP 15m last day: permite obtener la curva de carga quinceminutal del día anterior.
• IEC_102 LP 60m last day: permite obtener la curva de carga horaria del día anterior.
• IEC_102 LP Abs: permite obtener la curva de carga quinceminutal pero con valores absolutos,
no incrementales.
• IEC_102 BILL CLOSURE: permite obtener el cierre mensual de consumo del último mes.
*NOTA: los valores de los contadores IES_102 LP son, genéricamente, incrementales.

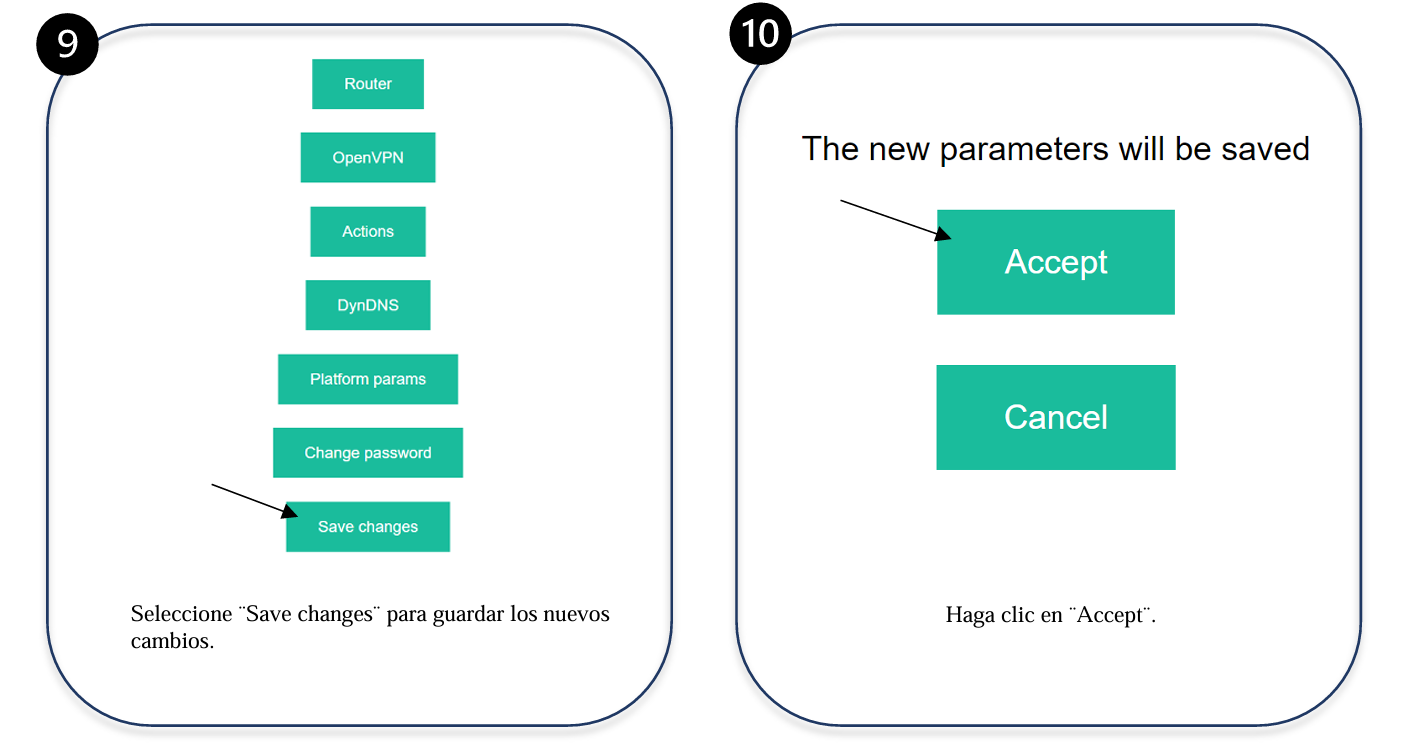

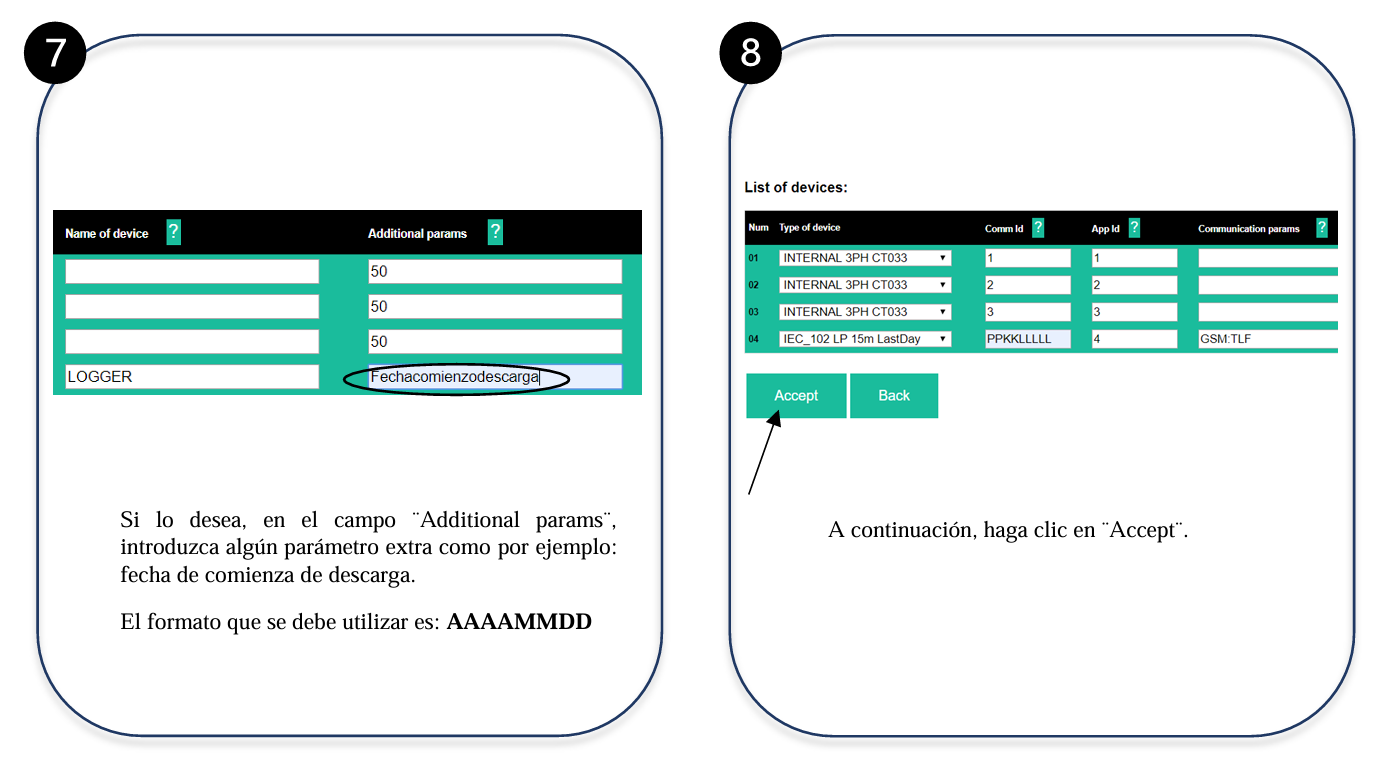

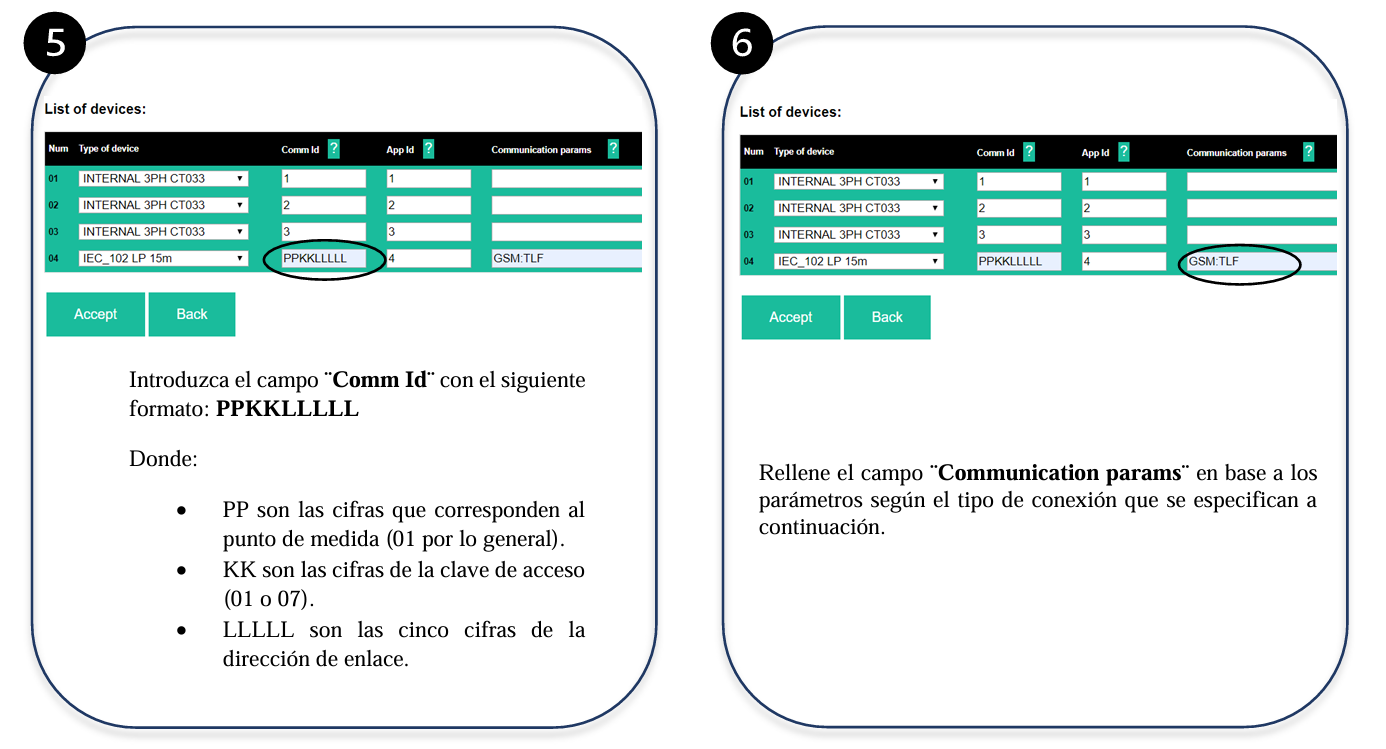

Parámetros según tipo de conexión

Es posible interrogar al Datalogger utilizando varias de estas opciones. Su configuración depende del tipo de conexión del contador con el Datalogger. Se debe indicar cómo está conectado el medidor. Las opciones válidas son: RS232, RS485, RF, GSM y Ethernet.

• Conexión por puerto RS232, RS485
  Debe añadirse un guion bajo e indicar también los parámetros de las comunicaciones.
  Por ejemplo: RS232_9E72
  El ejemplo es un contador conectado por RS232, con velocidad de 9600 bds, con
  paridad Even, 7 bits de datos y 2 bits de stop.
• Conexión por Radio Frecuencia
  En el caso de la red RF propia del Datalogger se indicará el número de serie del
  Gateway de conexión. Se requiere el número de serie de dicho dispositivo (en la
  etiqueta de la parte trasera). Se introducirá RF + número de serie + parámetros de las
  comunicaciones.
  Por ejemplo: RF3024_9E72
  Significa que la conexión es a través de radio, que el número de serie del Gateway es
  3024, que la velocidad es 9600 bps, no hay paridad, 7 bits de datos y 2 bits de stop.
• Conexión por GSM
  En el caso de llamada por GSM, deberá escribirse “GSM:número de teléfono”.
  Por ejemplo: GSM:602777777
  Para llamadas internacionales se puede introducir el número de teléfono con prefijo,
  como en una llamada telefónica habitual.
• Conexión por Ethernet
  Se deberá introducir una IP y un puerto escrito de la forma IP/puerto.
  Por ejemplo: 192.168.1.40/4000
  También se puede realizar mediante una URL con el formato URL/puerto.
  Por ejemplo: www.example.dypdns.org/4000
